L’ardoise est le matériau de couverture le plus exigeant pour l’installation de panneaux solaires photovoltaïques. Fragile, glissante, souvent posée sur des chevrons anciens, elle ne tolère aucune improvisation. Une fixation mal exécutée sur ardoise ne se voit pas depuis le sol, mais elle peut provoquer des infiltrations dès la première année, endommager une charpente en quelques hivers ou invalider la garantie décennale de votre couverture. Pourtant, les toits ardoise représentent une part importante du parc immobilier breton et normand. Nestorwatt vous explique en détail comment une installation solaire sérieuse se réalise sur ce type de toiture et les pièges à éviter absolument.
Pourquoi l’ardoise est une toiture à part
L’ardoise naturelle ou synthétique n’est pas une tuile. Elle ne tolère pas les mêmes techniques de fixation, elle ne pardonne pas les mêmes erreurs. Plusieurs caractéristiques en font un cas particulier qui exige un installateur formellement expérimenté sur ce type de couverture.
Premièrement, l’ardoise est posée à claire-voie par rangs successifs sur des liteaux, avec un recouvrement précis calculé pour éviter les remontées d’eau par capillarité. Modifier l’écartement des liteaux ou réduire ce recouvrement même légèrement peut suffire à créer des infiltrations, surtout face aux vents de secteur atlantique fréquents en Bretagne. Deuxièmement, l’ardoise est cassante : une ardoise écrantée par une fixation mal dimensionnée est une ardoise à remplacer. Troisièmement, les charpentes sous ardoise sont souvent anciennes, avec des chevrons dont la capacité portante peut être insuffisante pour absorber le poids supplémentaire des panneaux et de leur structure de fixation.
Un installateur sérieux commence toujours par un diagnostic de charpente avant de poser ses crochets. Si les chevrons sont insuffisants ou écartés de façon incompatible avec les points de fixation, des renforts (doublage de chevrons, écartement redimensionné) seront nécessaires avant tout chantier solaire.
Le matériel spécifique pour une pose sur ardoise
Les crochets ardoise
Contrairement aux tuiles qui disposent de modèles génériques, la pose sur ardoise requiert des crochets spécifiquement conçus pour ce matériau. Ces crochets sont des pièces en acier inoxydable préformées qui s’installent entre deux rangs d’ardoises, fixées directement sur le liteau ou le chevron par une vis adaptée. Leur profil bas leur permet de passer sous l’ardoise inférieure sans briser le plan de couverture.
Chaque crochet comporte un col permettant à l’ardoise de reposer dessus sans créer de point de contact abrasif et une tête compatible avec les rails de fixation aluminium standardisés (profilés à fente en T ou à gorge centrale). Ces rails, généralement de 2,40 m de longueur, courent horizontalement sur la toiture.
Les profilés (rails) et les bridas
Une fois les crochets fixés, les profilés aluminium sont boulonnés dessus. Ces rails constituent la structure porteuse de l’installation. Ils sont assemblés par des connecteurs de rail qui permettent de prolonger la longueur nécessaire. Aux extrémités et entre chaque panneau sont posées les bridas, simples en bord de rang, doubles entre deux panneaux, ce qui assurent le maintien mécanique des modules sans les perforer. Les embouts plastique en bout de rail complètent le système en empêchant l’entrée d’eau et de débris dans les profilés.
Les écrous et vis tête marteau
L’assemblage du système repose sur des vis tête marteau M8 qui coulissent dans la gorge du profilé et des écrous M8 correspondants. Ce système permet de régler très précisément la position des bridas le long du rail avant de serrer définitivement, garantissant un espacement parfaitement adapté au format des panneaux installés.
Les étapes de la pose : le détail qui fait la différence
Voici comment une installation professionnelle se déroule sur un toit ardoise. Chaque étape compte.
1. Repérage et marquage des points de fixation. L’installateur commence par identifier la position des chevrons depuis l’intérieur de la charpente ou par sondage depuis l’extérieur. Les crochets ne peuvent être fixés que sur un chevron, jamais sur un liteau seul. Ce repérage définit l’implantation de toute la structure.
2. Dépose sélective des ardoises. Les ardoises correspondant aux rangées où seront insérés les crochets sont déposées manuellement, une par une, à l’aide d’un décrochet (outil spécifique en T). Cette opération demande soin et expérience : une ardoise mal sortie se casse, une ardoise posée sans protection sur la toiture glisse et chute. Les ardoises déposées sont stockées et réutilisées.
3. Fixation des crochets sur chevron. Chaque crochet est boulonné directement sur le chevron à l’aide d’une vis inox adaptée. L’installateur vérifie que la tête de crochet dépasse suffisamment pour recevoir le rail, sans pour autant relever l’ardoise de couverture au-delà du jeu toléré.
4. Pose des noquets zinc. C’est l’étape clé de l’étanchéité. Pour chaque crochet, un noquet, petite pièce de zinc ou de plomb façonnée en équerre, est glissé sous l’ardoise au niveau du passage du crochet. Ce noquet joue le rôle de larmier : il dévie l’eau qui ruisselle le long du crochet vers les rangées inférieures sans qu’elle puisse pénétrer sous la couverture. Sans noquet, le crochet constitue un point de piquage permanent exposée aux eaux de pluie et de ruissellement.
5. Repose des ardoises et vérification du recouvrement. Les ardoises sont reposées rang par rang. L’installateur vérifie que le recouvrement, c’est-à-dire la longueur sur laquelle chaque ardoise chevauche celle du rang inférieur, reste conforme aux règles de l’art (généralement 80 mm minimum, à adapter selon la pente et l’exposition au vent). Si la position d’un crochet a nécessité de modifier l’écartement des liteaux, ce recouvrement doit être recalculé en conséquence.
6. Pose des rails, bridas et panneaux. Les profilés sont fixés sur les crochets, de niveau, puis les modules photovoltaïques sont glissés et bloqués par les bridas. Le câblage est ensuite réalisé et acheminé dans les goulottes vers l’onduleur.
Les points de vigilance spécifiques à l’ardoise
L’étanchéité : noquets zinc obligatoires, mastic proscrit
C’est le point le plus important. Sur ardoise, l’étanchéité autour des crochets ne peut pas reposer sur des produits élastomères. Le mastic silicone, les bandes bitumineuses auto-adhésives ou les rubans d’étanchéité sont des solutions qui sèchent, se fissurent et décollent en quelques années au contact des UV et des cycles gel/dégel. Sur ardoise, une infiltration lente est souvent invisible depuis l’intérieur pendant des mois, le temps que la charpente soit entièrement humidifiée.
La seule solution pérenne pour garantir l’étanchéité autour d’un crochet de fixation sur ardoise est la pose d’un noquet en zinc ou en plomb. Ces petites pièces façonnées en équerre s’insèrent sous l’ardoise et dévient l’eau sans qu’aucun produit chimique soit nécessaire. C’est la règle de l’art des couvreurs-zingueurs et elle s’applique intégralement à l’installation photovoltaïque.
Le recouvrement et le risque de remontée d’eau
En Bretagne, le vent de secteur atlantique peut forcer l’eau de pluie à remonter sous les recouvrements insuffisants par capillarité. Les DTU de couverture ardoise prévoient des recouvrements minimums qui varient selon la pente et la zone de vent. Un installateur qui positionnerait ses crochets sans vérifier que le recouvrement reste conforme après repose des ardoises prendrait un risque majeur d’infiltration.
Ce recalcul est systématiquement nécessaire lorsqu’une ardoise doit être reposée légèrement décalée pour laisser passer un crochet. Un bon installateur vous documentera ce contrôle dans son rapport d’intervention.
La corrosion galvanique entre inox et aluminium
Les crochets pour ardoise sont le plus souvent en acier inoxydable (pour leur résistance à la flexion), tandis que les rails sont en aluminium (pour leur légèreté et leur résistance à l’oxydation atmosphérique). Le problème est que ces deux métaux ne sont pas compatibles en contact direct en présence d’humidité : un phénomène d’électrolyse galvanique peut se créer, accélérant la corrosion du métal le moins noble, ici l’aluminium. Sur une toiture exposée aux embruns ou aux pluies fréquentes, ce phénomène peut significativement réduire la durée de vie des fixations.
Pour éviter la corrosion galvanique, l’installateur doit insérer des rondelles isolantes en EPDM (caoutchouc synthétique) entre le crochet inox et le rail aluminium. Cette mesure simple empêche tout contact électrique direct entre les deux métaux. Vérifiez que votre devis mentionne explicitement l’utilisation de rondelles EPDM ou d’un système de fixation certifié compatible bimétallique.
Les exigences de l’Architecte des Bâtiments de France (ABF)
Si votre maison est située dans le périmètre de protection d’un monument historique ou dans une zone protégée, l’avis de l’Architecte des Bâtiments de France est obligatoire avant tout travaux en toiture. En Bretagne notamment, de nombreuses communes historiques sont concernées.
Lorsque l’ABF donne un avis, il impose très fréquemment des panneaux solaires dits « Full Black », cadre noir, cellules noires, sans lignes blanches visibles, pour se fondre dans la teinte sombre de l’ardoise. Il peut également exiger une pose en intégration au bâti (IAB), où les panneaux sont encastrés dans la couverture et affleurent les ardoises environnantes, plutôt qu’en surimposition. Cette option est plus coûteuse et techniquement plus complexe, mais elle est souvent la seule acceptable en secteur sauvegardé.
Si votre projet est concerné par l’ABF, anticipez un délai supplémentaire de 2 à 3 mois pour l’obtention de l’autorisation et prévoyez un budget en hausse de 10 à 15 % pour des panneaux Full Black ou une pose IAB.
Comment identifier un vrai professionnel de l’ardoise ?
Tous les installateurs RGE ne sont pas également formés à la spécificité de l’ardoise. Voici les éléments concrets qui distinguent un professionnel compétent d’un généraliste non spécialisé.
- Il effectue un diagnostic de charpente avant de présenter un devis : état des chevrons, espacement, capacité portante
- Il recalcule le recouvrement après chaque modification liée à la pose d’un crochet
- Il mentionne explicitement les noquets zinc sur son devis. La ligne « Fourniture et pose de noquets zinc » est le marqueur n°1 d’un installateur qui maîtrise son sujet
- Il spécifie l’utilisation de rondelles EPDM ou d’un système de fixation bimétallique certifié pour prévenir la corrosion galvanique
- Il ne propose pas de mastic silicone ou de bande bitumineuse comme solution d’étanchéité autour des crochets
- Il vous informe de la réglementation ABF applicable à votre adresse et vous oriente vers les bons panneaux (Full Black si nécessaire)
Le signal infaillible : si la ligne « Fourniture et pose de noquets zinc » apparaît sur votre devis, vous êtes face à un professionnel qui connaît son métier. Si cette ligne est absente et qu’aucune alternative d’étanchéité pérenne n’est mentionnée, demandez des explications avant de signer.
L’expertise Nestorwatt sur les toitures ardoise

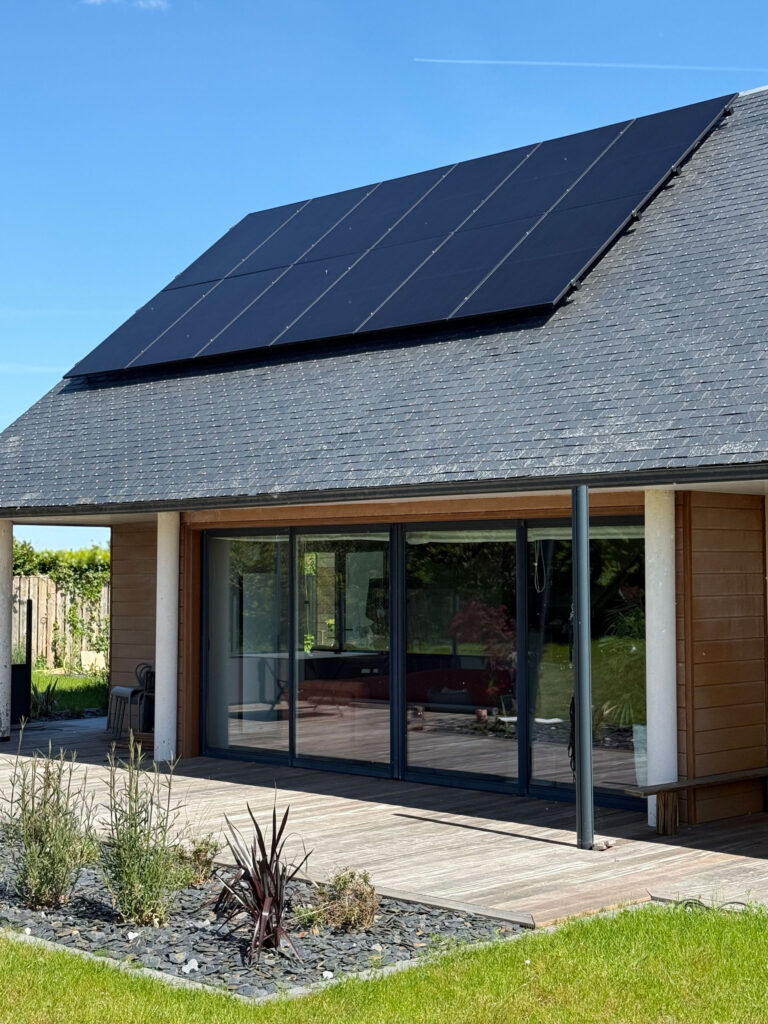

Nestorwatt intervient sur l’ensemble de l’Arc Atlantique : Bretagne, Pays de la Loire, Nouvelle-Aquitaine, Occitanie, des territoires où la couverture ardoise représente une part considérable du parc existant. Nos équipes sont formées aux techniques spécifiques de la pose sur ardoise naturelle et synthétique et nous refusons systématiquement les solutions d’étanchéité provisoires.
Chaque chantier sur ardoise commence par une étude technique de la charpente et une analyse de la réglementation locale (PLU, secteur ABF). Nos devis mentionnent systématiquement la pose de noquets zinc et l’utilisation de fixations anti-corrosion galvanique. Nous vous accompagnons également dans les démarches auprès de l’ABF si votre projet l’exige.
